1、名称及适用电压
额定电压1kV（Um=1.2kV）隔离型耐火电缆
2、型号、规格范围
3、型号说明及产品示例
●产品代号 耐火•••••••••••••••••••••••••••••••••••••N
隔离•••••••••••••••••••••••••••••••••••••G
950-1000℃•••••••••••••••••••••••••••••••A
●产品表示示例 例如： 隔离型耐火电缆、额定电压0.6/1kV，4芯，标称截面120 mm2，表示为BTLY-0.6/1kV-4×120 隔离型耐火电缆、额定电压0.6/1kV，1芯，标称截面240 mm2，表示为BTLY-0.6/1kV-1×240
4、适用标准及指标差异对比
本产品适用本公司企业标准Q/HL 05-2016《额定电压0.6/1kV以下云母节绕包矿物绝缘防火电缆》，企业标准中的规范性引用文件包括：GB/T12706.1《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件 第1部分：额定电压1kV（Um=1.2kV）到3kV（Um=3.6kV）电缆》、GB/T13033《额定电压750V及以下矿物绝缘电缆及终端》以及BS6387《在火焰条件下保持电缆电路完整性的性能要求》。
5、 敷设条件及适用场合
本产品可以在隧道、电缆沟、桥架、槽盒、竖井中敷设，敷设温度不低于0℃，单芯弯曲半径为15D，多芯电缆为12D（D为电缆外径）本产品适用于轨道交通、医院、学校、商场、展馆、车库、娱乐场所、数据中心等重要场所输配电线路中。
6、 特征说明
●BS6387耐火性能
BTLY系列隔离型耐火电缆通过BS6387耐火标准三项考核
（1）950℃火焰下持续通电180min不击穿
（2）650℃火焰下150min后承受15min的水喷淋不击穿
（3）950℃火焰下承受15min敲击振动不击穿
●可持续生产
BTLY系列隔离型耐火电缆生产过程中采用的金属套连续成型工艺使得单根电缆连续生产长度可满足客户的要求，从而做到整根电缆无接头整盘交货。安装过程中可以整段敷设并且无需穿管
●规格范围广
BTLY系列隔离型耐火电缆的导体为圆形铜绞线，因此标称截面1.5mm2-6mm2可生产3-61芯，标称截面10mm2-240mm2可生产1-5芯，95mm2-630mm2可以生产单芯。
●供货周期短
因为工艺先进，BTLY系列隔离型耐火电缆的供货周期短，常规型号快可以做到7个工作日交货
●额定电压1kV

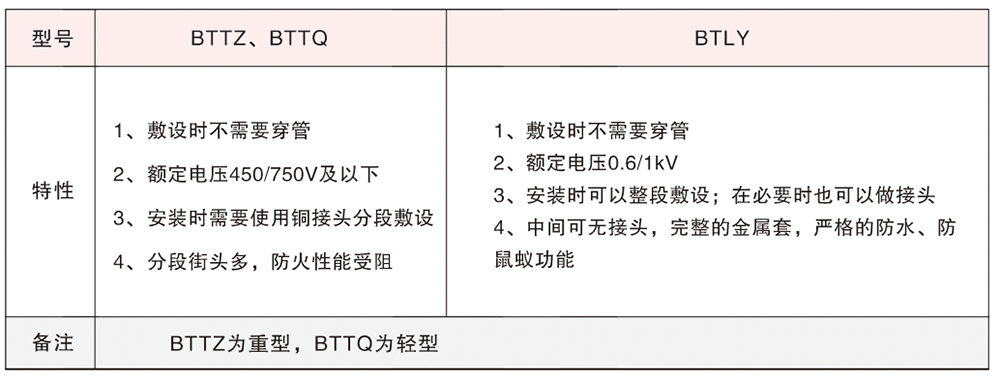

云母带绝缘可使BTLY系列隔离型耐火电缆的额定电压级别达到0.6/1kV。而普通的BTT电缆高是750V
●防水
BTLY系列隔离型耐火电缆采用金属套连续成型工艺，可以做到中间无接头，杜绝了接头处进水的现象，即使将电缆完全浸在水中，借助其无缝金属管，也可以正常运行；
●防鼠蚁
BTLY系列隔离型耐火电缆因为连续成型金属套的存在，有效的防止了鼠蚁对电缆损伤；
●机械强度高
BTLY系列隔离型耐火电缆坚固耐用，我们在设计耐火层结构时，考虑了火灾条件下各种可能的冲击，因而其坚固性能优于铠装电缆；
●线损小、载流量大
对于相同截面的电缆而言，BTLY系列隔离型耐火电缆比其他的电缆传输较高的电流，并且还可以耐受相当的过载，若额定电流相同，则线损要比其他电缆小7%-10%；
●耐腐蚀
BTLY系列隔离型耐火电缆的金属护套具有高耐腐蚀性，对于大多数装置来说，不需要采取附加的防护措施，即使电缆的金属护套易遭化学品腐蚀或工业污染严重的地方，因为电缆外径有塑料外护套的保护，仍然安全；
●节能环保
BTLY系列隔离型耐火电缆线芯工作温度低于其他类型的电缆，因此在日常工作过程中BTLY系列隔离型耐火电缆的线损低，节约了能源，在有环保要求的项目中尤其适合用；
●防辐射、寿命长（安全可靠）
BTLY系列隔离型耐火电缆中应用的无机材料，耐辐射、可保证电缆的稳定性、寿命长和耐久性，可适用于核电等领域。

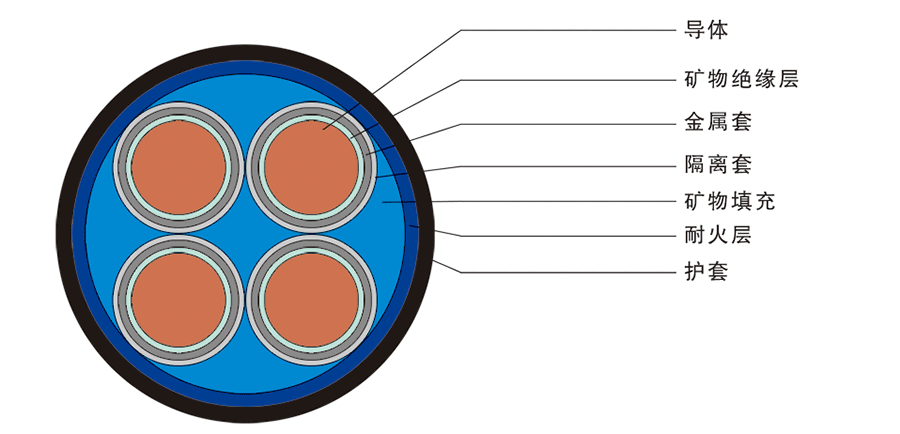

7、 截面图（以四等芯为例）
